合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 不同質量濃度、pH、鹽度對三七根提取物水溶液表面張力的影響（二）
> 粉末涂料的涂裝成膜時，與表面張力有何關系？
> 含氟表面活性劑的合成與應用研究
> 低總濃度下實現"超低界面張力"與"高黏彈性乳狀液"的雙重突破
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（一）
> 不同濃度下白糖、紅糖溶液的表面張力系數變化
> 不同水淹程度的油藏環境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（二）
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（一）
> 納米滲吸驅油劑種類、降低界面張力和改變潤濕性的能力等機理研究（三）
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩定性的影響
人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質——實驗部分
來源：上海謂載 瀏覽 2145 次 發布時間:2021-11-29
2. 實驗部分
2.1. 材料
純重組人胰島素、甲醇、氯仿和鹽酸從MP Biomedical，LLC（Solon，OH）獲得。 重組人胰島素（Catalog#199744，99.3%分析）已在大腸桿菌表達系統中產生，并使用親和純化進行純化。 所有化學品均為試劑級，使用時無需進一步純化。 用于子階段制備的水來自Modulab 2020水凈化系統（德克薩斯州圣安東尼奧大陸水系統公司）。 純化水的表面張力為72.6 mN·m ? 1在20.0±0.5°C，電阻率為18 MΩ·cm，pH值為5.6時。
2.2. 方法
FITC人胰島素結合程序。 通過FITC-HI的表觀熒光檢測HI-Langmuir單層的形貌。 由于胰島素是非熒光的，所以必須附加一個熒光團才能使用熒光顯微鏡。 常用的蛋白質探針是異硫氰酸熒光素（FITC）。
FITC共軛HI的制備方法如下。 在PBS溶液中分別制備FITC（1 mg/mL）和HI（0.3 mg/mL）溶液。 用鋁箔覆蓋FITC溶液和任何含有FITC的溶液，以防止熒光探針的光降解。 將FITC溶液逐滴加入胰島素溶液中并攪拌1小時。 這兩種溶液在FITC與胰島素的摩爾比為0.5:1至4:1的范圍內相互混合。 攪拌后，溶液通過G-25 Sephadex柱（球狀蛋白范圍：1×103至5×103 Da）按以下順序按重量分離：FITC-HI、HI和FITC。 當流經葡聚糖凝膠柱的其中一種組分的質量高于該范圍時，這些組分將首先流出。 G-25葡聚糖凝膠的最大范圍為5000da； 然而，HI的摩爾質量為5870 g mol ? 1. 三個組成部分中有兩個高于5000 Da，即HI-FITC和HI。 因此，最重的組分HI-FITC將首先流出色譜柱，然后流出HI。 最輕的成分是FITC和FITC碎片，它們保留在柱的頂部，如柱頂部的亮綠色發光所示。 柱上的紫外光顯示三個不同區域：柱底部附近的熒光綠色區域，對應于FITC-HI，其上方的非熒光部分對應于未共軛于FITC的HI，以及柱頂部的熒光黃色區域，對應于未共軛于HI的FITC。 使用PBS緩沖液運行色譜柱，收集體積為1mL的等分試樣。

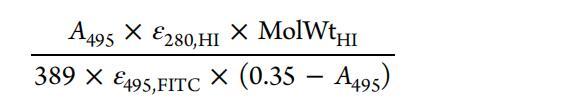

熒光光譜法用于選擇含有FITC-HI的小份樣品。 FITC探針在494nm激發時顯示出517nm的發射。 人們注意到，當探針與HI共軛時，FITC發射的強度增加。 吸收光譜法用于確定HI與FITC的比率，該比率由下式計算得出。21
其中MolWtHI=5870 g mol ? 1和ε280，HI和ε495，FITC分別為17335和90000。 A495和A280分別是共軛物和HI在494和280 nm處的吸光度。 考慮到FITC在280 nm處的吸光度，校正系數為0.35×A495。 制備了各種共軛物（FITC x-HI），x代表每HI結合的FITC分子的平均數量。 一個已經準備好了1個 ? 10個FITC分子與HI分子相連，但具有1個FITC分子的HI共軛物主要用于表觀熒光顯微鏡實驗。
朗繆爾單層制備。 Langmuir單層實驗中使用的HI溶液濃度為0.30 mg/mL，通過將HI粉末溶解在鹽酸水溶液（pH 2）中制備。 對于作為朗繆爾單層進行的所有實驗，亞相（純水）的pH值為5.6。 Kibron槽和KSV槽的鋪展液體積分別為80和40μL。 HI溶液在空氣中擴散 ? 水界面，使用100μL注射器（Hamilton Co.，Reno，Nevada），在亞相表面均勻沉積小液滴，然后等待15分鐘，以使Langmuir單層達到平衡。 壓縮率設定為10mm·min ? 1. 所有等溫線和原位紫外光譜 ? 在溫度（20.0±0.5℃）和濕度（50±1%）保持恒定的潔凈室（1000級）中進行可見光、熒光和輻照光譜測量。
表面化學和光譜學方法。 使用面積為5.9 cm×21.1 cm的Kibronμ-槽（Kibron Inc.，芬蘭赫爾辛基）測量表面壓力 ? 面積（π） ? A） 等溫線 ? 減壓周期和穩定性研究。 表面電位 ? 面積（ΔV ? A） 使用由電容式系統組成的開爾文探針在Kibron槽上獲得等溫線。 振動板設置在朗繆爾單層表面上方約1 mm處，鍍金槽底座用作對電極。
空氣中的光譜測量 ? 使用HP 8452 A型紫外分光光度計獲得水界面 ? vis和Fluorog-3熒光分光光度計（Horiba Scientific，愛迪生，新澤西州）用于熒光。 HI-Langmuir單層膜在空氣中的熒光光譜 ? 使用面積為0.25 cm2的分叉光纖測量水界面，并將其放置在亞相表面上方1 mm處。 激發光通過光纖從光源傳輸到朗繆爾單層膜，朗繆爾單層膜的發射光通過光纖傳回檢測器。 紫外線 ? 在Perkin Elmer Lambda 900 UV/vis/NIR光譜儀（Norwalk，CT）和Fluorog-3熒光光譜儀（與用于Langmuir單層的熒光光譜儀相同）上分別使用1 cm光程長度的石英反應杯記錄水溶液的可見吸收光譜和熒光光譜。
表觀熒光顯微鏡用于觀察Langmuir單層（如有）中區域的形成。 顯微鏡需要在樣品臺頂部放置朗繆爾槽。 石英窗允許激發光穿透亞相，以便在空氣中激發熒光團 ? 水界面。 實驗裝置使用Kibronμ-槽（Kibron Inc.，芬蘭赫爾辛基）和熒光顯微鏡（Olympus IX-FLA）相結合。 可用于鋪展溶液的面積為5.9 cm×21.1 cm。 該熒光圖像由熱電冷卻光電Magnafire CCD相機拍攝。
布魯斯特角顯微鏡（BAM）用于觀察朗繆爾單層的形貌。 使用IElli-2000成像橢偏儀在關閉補償器和BAM2plus軟件的情況下進行測量。 IElli2000系統的標準激光器是倍頻Nd:YAG激光器（50 mW輸出），使用532 nm線。
使用JASCO J-810分光旋光儀獲得圓二色性（CD）光譜。 在25°C下，使用2.0 mm光程長度的石英電池，在195和250 nm之間記錄光譜。
水溶液的紅外光譜是使用衰減總反射率獲得的。 使用生物ATR輔助裝置，將水樣沉積在ATR晶體表面，很容易獲得紅外光譜。 靜態模式只需要15分鐘 ? 20μL水溶液； 但是，水溶液的濃度應大于0.5 mg/mL，以確保與ATR晶體適當接觸。 水銀 ? 鎘 ? 碲化物（MCT）探測器（Kolmar Technologies）的掃描速度為5 kHz。 背景光譜為純水。 將生物ATR細胞II置于Bruker Optics Equinox55 FTIR的細胞室中。
紅外反射 ? 使用EQUINOX-55傅里葉變換紅外（FTIR）光譜儀（Bruker Optics，Billerica，MA）對Langmuir單層進行吸收光譜（IRRAS）測量，該光譜儀配備適用于空氣的XA-511外部反射附件 ? 水界面實驗。 紅外光束聚焦在空中 ? Kibronμ-槽的水界面。 反射的紅外光束進入了由液氮冷卻的HgCdTe（MCT）探測器。 獲得的光譜分辨率為8 cm ? 1通過對1200個p極化掃描和800個s極化掃描的疊加。
人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質——摘要、介紹
人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質——實驗部分
人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質——結果和討論
人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質——結論、致謝！
