合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 仲醇聚氧乙烯醚硫酸鹽平衡和動態表面張力及應用性能研究（二）
> 考慮界面張力、液滴尺寸和液滴變形影響的攜液臨界模型構建（二）
> 分析天平和微量天平的區別，微量天平可以摔壞嗎
> 新制備的緩沖氧化物蝕刻液兼具高潤濕性和較小的表面張力
> 液體表界面張力測試的注意事項
> Delta-8食用餐食后人體內十二指腸液的組成及性質——摘要、介紹、材料和方法
> 影響狹縫間氫鍵流體氣液平衡界面張力的因素有哪些（三）
> 不同水淹程度的油藏環境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（二）
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實驗研究的深度解析
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩定性的影響
化學組成對無堿鋁硼硅OLED基板玻璃表面張力的影響——結果、結論
來源： 《玻璃搪瓷與眼鏡》 瀏覽 260 次 發布時間:2025-09-23
2 結果與討論
2.1 Al?O?/SiO?對OLED基板玻璃表面張力的影響

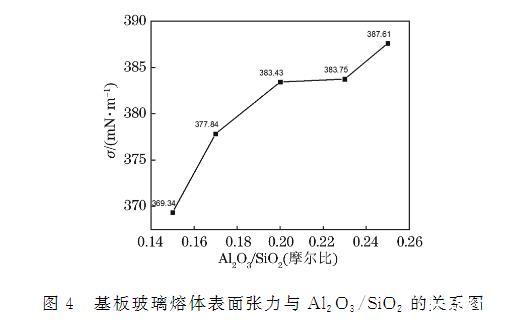

隨著OLED基板玻璃化學組成中Al?O?/SiO?摩爾比從0.15變到0.25，玻璃熔體在T4溫度條件下的表面張力測試結果如圖4所示。

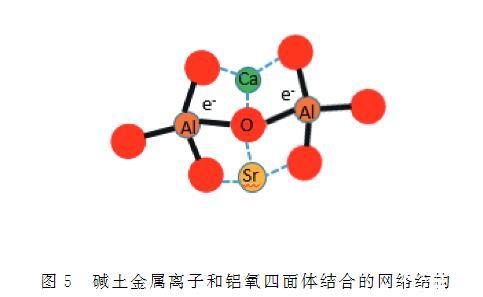

由圖4可知，Al?O?/SiO?從0.15逐漸增加至0.25，隨著網絡形成體中Al的占比變大，玻璃熔體表面張力從369 mN/m逐漸增加至388 mN/m。Al?O?對SiO?逐步替代導致玻璃熔體表面張力增加的原因主要有兩個方面：一方面是更多的Al3?與玻璃網絡中游離氧結合形成鋁氧四面體[AlO?]，使玻璃的非橋氧減少，網絡結構更致密，破壞網絡需要的能量增加，宏觀表現為表面張力增大；另一方面是一個堿土金屬離子與兩個鋁氧四面體結合形成[AlO?]-R2?-[AlO?]結構（如圖5所示），堿土金屬離子R2?分布于鋁氧四面體網絡的空隙中，致密的網絡阻礙了表面活性組元（網絡外體R2?）在高溫熔融狀態向表面的積聚，使熔體的表面能增大，從而導致表面張力增加。
圖4 基板玻璃熔體表面張力與Al?O?/SiO?的關系圖
圖5 堿土金屬離子和鋁氧四面體結合的網絡結構
2.2 RO/(Al?O?+B?O?)對OLED基板玻璃表面張力的影響

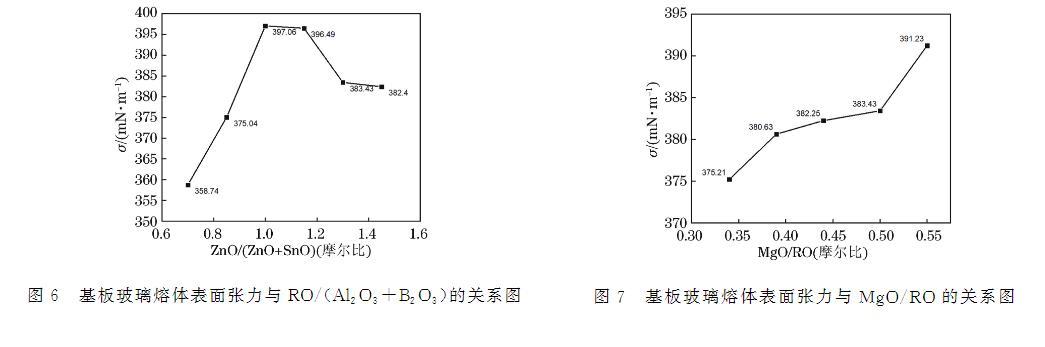

圖6為OLED基板玻璃化學組成中的RO/(Al?O?+B?O?)摩爾比在0.70~1.45變化時，測得玻璃熔體在T4溫度條件下的表面張力。
由圖6可知，隨著RO/(Al?O?+B?O?)從0.70增加至1.45，基板玻璃熔體表面張力先增大后減小，在RO/(Al?O?+B?O?)=1時出現最大值397 mN/m，并且在RO/(Al?O?+B?O?)<1時，表面張力隨RO/(Al?O?+B?O?)的變化幅度相對較大。已有研究表明，在無堿鋁硼硅玻璃中，堿土金屬離子提供的游離氧會傾向于和結構中的鋁離子結合，形成鋁氧四面體[AlO?]，只有極少部分與硼離子結合形成[BO?]，絕大多數硼仍以[BO?]三角體存在。為了提高玻璃應變點，OLED基板玻璃中的B含量要求極低，故本實驗設計B含量較低，對熔體表面張力的影響較小，主要為Al造成的影響。因此當RO/(Al?O?+B?O?)=1時，玻璃網絡為鋁氧四面體和硅氧四面體組成的連續網絡鍵合度最高、結構最致密，因而破壞表面結構需要的能量最大，表面張力最大。當RO/(Al?O?+B?O?)<1時，玻璃中堿土金屬的氧離子完全以橋氧形式存在，玻璃中過剩的鋁離子會形成鋁氧八面體[AlO?]，以網絡外體參與網絡，此時[AlO?]為影響表面張力的主要因素。比起堿土金屬氧化物RO，高價態的[AlO?]的積聚作用更強，降低表面張力能力更顯著，所以隨著RO/(Al?O?+B?O?)的增大，鋁氧八面體[AlO?]含量降低，表面張力增加且幅度較大，由358 mN/m增長到397 mN/m；當RO/(Al?O?+B?O?)>1時，堿土金屬離子是主要的玻璃網絡外體，成為影響表面張力的主要因素，隨著RO/(Al?O?+B?O?)的增加，堿土金屬離子的斷網作用使網絡結構疏松，表面張力降低，由397 mN/m下降至382 mN/m。
圖6 基板玻璃熔體表面張力與RO/(Al?O?+B?O?)的關系圖
圖7 基板玻璃熔體表面張力與MgO/RO的關系圖
2.3 MgO/RO對OLED基板玻璃表面張力的影響
隨著OLED基板玻璃化學組成中的MgO/RO摩爾比在0.34~0.55的變化，在T4溫度條件下測量的玻璃熔體表面張力結果如圖7所示。
從圖7中可以看出，隨著MgO/RO從0.34增大至0.55，玻璃熔體表面張力總體呈增加趨勢，從375 mN/m升高至391 mN/m。由于堿土金屬離子中Mg2?的場強大于Sr2?和Ca2?，連接非橋氧的O—Mg—O鍵能為同主族最大，所以隨著MgO/RO的增大，玻璃結構斷網所需能量增加，導致表面張力增大。
2.4 ZnO/(ZnO+SrO)對OLED基板玻璃表面張力的影響
圖8 基板玻璃熔體表面張力與ZnO/(ZnO+SrO)的關系

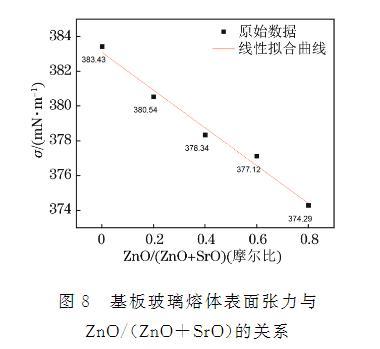

當OLED基板玻璃化學組成中的ZnO/(ZnO+SrO)摩爾比在0~0.8范圍內變化時，玻璃熔體在T4溫度條件下表面張力的測量和擬合結果如圖8所示。
從圖8中可以看出，隨著ZnO對SrO的逐步取代，熔體表面張力呈線性下降趨勢，從383 mN/m降低至374 mN/m，隨著ZnO/(ZnO+SrO)的改變滿足關系式γ=383-10×WZnO/(ZnO+SrO)。無堿鋁硼硅玻璃中，Zn以鋅氧六面體[ZnO?]存在，起著斷網作用，且離子半徑Zn2?（74ppm）<Sr2?（132ppm），鋅離子場強大、積聚作用強且半徑小，相比于鍶離子更容易遷移富集于玻璃熔體表面，因而導致表面張力降低。此外，玻璃熔體與空氣界面的表面張力影響符合加和性法則，因此隨著ZnO/(ZnO+SrO)的變化，表面張力線性降低。對實際生產而言，可在不影響其他理化性能的基礎上適當加入ZnO以幫助降低表面張力。
3 結論
采用座滴法測量不同化學組成的OLED基板玻璃（無堿鋁硼硅玻璃體系）在對應T4溫度點的表面張力，通過分析得出以下主要結論：
1. 隨著Al?O?/SiO?的增加，OLED基板玻璃形成[AlO?]和[SiO?]連接的連續網絡，使表面張力逐漸增加。
2. 當RO/(Al?O?+B?O?)<1時，不能參與網絡的Al離子以鋁氧八面體[AlO?]存在，起斷網作用，隨著RO/(Al?O?+B?O?)的增加，鋁氧八面體[AlO?]減少，表面張力增加且增加幅度較大；RO/(Al?O?+B?O?)>1時，玻璃中Al離子均以鋁氧四面體[AlO?]存在，隨著RO/(Al?O?+B?O?)增加，表面張力降低；RO/(Al?O?+B?O?)=1時，網絡結構最致密，表面張力有最大值。
3. 隨著MgO/RO的增加，非橋氧R-O的鍵接強度增加，OLED基板玻璃表面張力增大。
4. 隨著ZnO/(ZnO+SrO)的增加，鋅氧六面體[ZnO?]的斷網作用使得OLED基板玻璃表面張力呈線性下降趨勢，符合加和性法則，關系式為γ=383-10×WZnO/(ZnO+SrO)。
