合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 不同質量濃度、pH、鹽度對三七根提取物水溶液表面張力的影響（二）
> 粉末涂料的涂裝成膜時，與表面張力有何關系？
> 含氟表面活性劑的合成與應用研究
> 低總濃度下實現"超低界面張力"與"高黏彈性乳狀液"的雙重突破
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（一）
> 不同濃度下白糖、紅糖溶液的表面張力系數變化
> 不同水淹程度的油藏環境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（二）
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（一）
> 納米滲吸驅油劑種類、降低界面張力和改變潤濕性的能力等機理研究（三）
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩定性的影響
鹽水溶液中，磺酸型含氟表面活性劑復合體系表、界面張力和潤濕性研究（三）
來源：油田化學 瀏覽 522 次 發布時間:2025-07-16
2.4.2十二烷基苯磺酸鈉的影響
測試發現十二烷基苯磺酸鈉（SDBS）在純水溶液中的ccmc為0.5 mmol/L（0.174 g/L），該濃度下溶液的表、界面張力分別為27.06 mN/m和0.18 mN/m；SDBS在30 g/L NaCl溶液中的ccmc為0.080 mmol/L（0.028 g/L），該濃度下溶液的表、界面張力分別為27.62 mN/m和0.21 mN/m。因此，選擇與SOE復合的SDBS的濃度為0.08 mmol/L。
SDBS濃度為0.080 mmol/L時，SOE濃度對純水和鹽水（30 g/L NaCl）溶液復合體系表、界面張力的影響如圖6所示。當SOE質量濃度高于0.2 g/L（0.337 mmol/L）時，在純水和鹽水溶液中，表、界面張力隨SOE濃度的增加基本不變。因此，SOE/SDBS體系適宜的復合加量為0.2 g/L SOE與0.080 mmol/L SDBS。該復合體系的混合膠束濃度為0.417 mmol/L，表面活性劑總的質量濃度為0.228 g/L。該體系純水溶液的表、界面張力分別為19.33 mN/m和4.15 mN/m，鹽水溶液的表、界面張力分別為18.43 mN/m和0.44 mN/m，而0.2 g/L和0.228 g/L SOE鹽水溶液的油水界面張力分別為3.71 mN/m和3.62 mN/m，遠高于復合體系的油水界面張力。因此，在SOE的用量明顯低于ccmc的條件下，少量SDBS的加入就能明顯提高復合體系的界面活性。這是由于SOE分子中既含有氟碳鏈，又含有與SDBS相似結構的碳氫鏈，通過兩者碳氫鏈的分子間作用，復合體系中的SOE在油水界面發生比單組份SOE更緊密的吸附，使得溶液的界面張力更低。另外，SOE/SDBS體系的界面活性好于SOE/OP-10體系，說明應選擇陰離子型SDBS與SOE復合。0.4 g/L（0.673 mmol/L）SOE水溶液和0.2 g/L SOE/0.080 mmol/L SDBS復合體系水溶液的透射電鏡照片如圖7所示。SOE和復合體系的膠束形態均為球形，SOE膠束的直徑為13數30 nm，大部分膠束的直徑為24 nm。復合體系中混合膠束的直徑為13數20 nm，大部分膠束的直徑為20 nm。這表明SOE與SDBS形成的混合膠束的尺寸小于單組分SOE膠束。

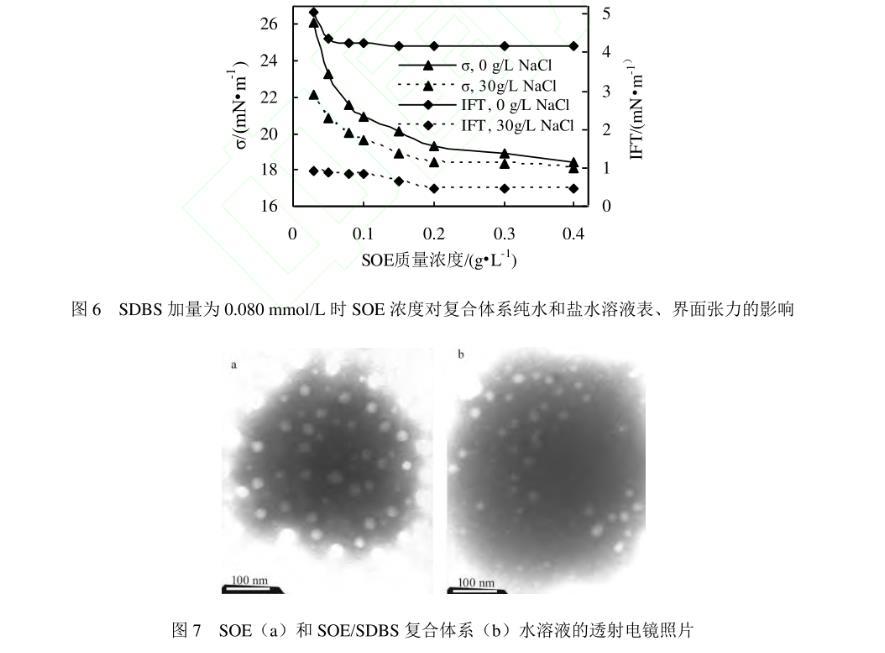

圖6 SDBS加量為0.080 mmol/L時SOE濃度對復合體系純水和鹽水溶液表、界面張力的影響
圖7 SOE（a）和SOE/SDBS復合體系（b）水溶液的透射電鏡照片
SDBS濃度為0.080 mmol/L時，SOE濃度對復合體系純水和鹽水（30 g/L NaCl）溶液接觸角的影響如圖8所示。單組分SDBS在濃度為0.080 mmol/L時，純水和鹽水溶液的接觸角分別為45.53°和42.74°，均低于水的接觸角48.33°，說明SDBS溶液與OP-10的潤濕性行為相似，其在砂巖表面的水相潤濕性更強，這也與SOE的潤濕性行為相反。對于復合體系，在SOE質量濃度為0.2 g/L時，純水和鹽水溶液的接觸角分別為70.42°和66.42°。測試發現，0.228 g/L SDBS鹽水溶液的接觸角為30.86°，在總用量相同的條件下，SOE/SDBS復合體系鹽水溶液的水相非潤濕性強得多。0.228 g/L SOE鹽水溶液的接觸角為71.81°，與之相比，復合體系的接觸角降低了5.39°。另外，0.080 mmol/L SDBS的加入使0.2 g/L單組分SOE鹽水溶液的接觸角（70.32°）略微降低，但界面活性顯著增強。
結果表明，在鹽水溶液中，與OP-10相比，SDBS對SOE水相非潤濕性的影響更弱。另外，根據前述，SOE/SDBS復合體系在鹽水中的界面活性明顯強于SOE/OP-10。因此，對于超低滲透油藏的降壓增注，應選擇陰離子表面活性劑與SOE復合。

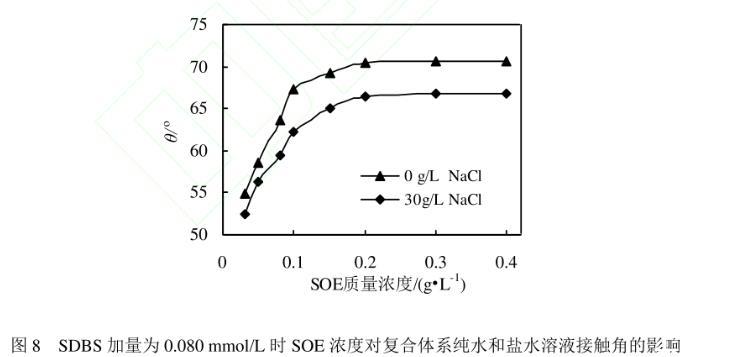

圖8 SDBS加量為0.080 mmol/L時SOE濃度對復合體系純水和鹽水溶液接觸角的影響
3結論
含氟表面活性劑SOE既含有氟碳鏈，又含有碳氫鏈，30℃下在純水和30.0 g/L NaCl溶液中的臨界膠束濃度較低，均為0.4 g/L。其表面活性和水相非潤濕性顯著優于碳氫表面活性劑，油水界面活性明顯優于全碳氟表面活性劑。少量非離子或陰離子碳氫表面活性劑的加入，尤其是SDBS，顯著增強了SOE復合體系的界面活性，且明顯降低了SOE的用量，但對體系水相非潤濕性的影響較小。SOE/SDBS復合體系可用于超低滲透油藏的降壓增注。
