合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異（三）
> 辛酸異戊酯替代白油制備壓裂液用增稠劑可行性研究
> 煙道氣?稠油系統表面張力變化規律研究
> 拉脫法測量：不同性能磁性液體的磁表面張力變化規律與影響因素（二）
> 基于黃芪膠、指甲花提取物制備納米天然表面活性劑的界面張力測量（二）
> 滴體積法分析TODGA/HNO3體系萃取La3+過程中界面張力變化影響因素（一）
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（三）
> 常見表面活性劑分類、性質、水溶液潤濕性、與表面張力間的關系
> 表面張力儀測試添加消泡劑后起泡液、水性丙烯酸膠黏劑的變化（一）
> 單純陰離子-非離子表面活性劑在不同的礦化度下的界面張力
推薦新聞Info
-
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實驗研究與應用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實驗研究的深度解析
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（三）
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（二）
來源：精細化工 瀏覽 913 次 發布時間:2025-03-05
1.2.2大分子鏈轉移劑PAM-CTA的制備

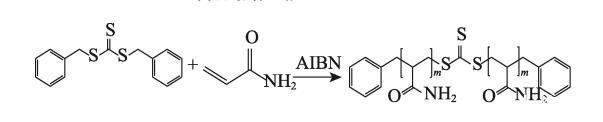

PAM-CTA合成路線如下所示：
在500 mL四口燒瓶中加入200 g無水乙醇、10 g（0.14 mol）AM和一定量DBTTC〔其中，n(AM)∶n(DBTTC)=100∶1、200∶1、300∶1、500∶1、700∶1、1000∶1〕，超聲混合均勻后再加入0.0231 g（0.14 mmol）AIBN，然后在70℃下反應8 h。反應結束后，趁熱出料，過濾。在超聲條件下，用正己烷洗滌沉淀，過濾，重復數次，除去未反應完全的反應物，在45℃下真空干燥24 h，得到淡黃色的PAM-CTA固體粉末。將上述不同n(AM)∶n(DBTTC)制得的產物依次命名為PAM-CTA-1、PAM-CTA-2、PAM-CTA-3、PAM-CTA-4、PAM-CTA-5、PAM-CTA-6。

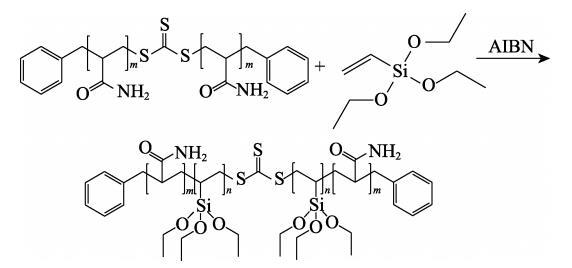

1.2.3雙親性嵌段共聚物PAM-b-PVTS的合成PAM-b-PVTES合成路線如下所示：
在500 mL四口燒瓶中加入300 g無水乙醇、0.0231 g（0.14 mmol）AIBN和10.0816 g（0.28 mmol）PAM-CTA-4，用超聲波將PAM-CTA-4混合均勻分散，再加入VTES〔其中，n(VTES)∶n(AM)=5∶100、10∶100、15∶100、20∶100〕，在70℃下反應8 h。反應結束后趁熱出料，過濾。在超聲條件下，用正己烷洗滌沉淀，過濾，重復數次，在45℃真空干燥24 h，得到PAM-b-PVTES固體粉末。將上述不同n(VTES)∶n(AM)制得的產物依次命名為PAM-b-PVTES-1、PAM-b-PVTES-2、PAM-b-PVTES-3、PAM-b-PVTES-4。
1.3結構表征與性能測試
1.3.1結構表征
FTIR測試：采用溴化鉀壓片法進行FTIR測試。1HNMR測試：DBTTC采用氘代丙酮作溶劑，PAM-CTA-4和PAM-b-PVTES-2采用重水作為溶劑。
1.3.2性能測試
DSC測試：測試溫度在0~220℃之間，升溫速率為20℃/min，測試氣氛為N2，第一次升溫到220℃后，為了消除樣品的熱歷史，按照20℃/min速率降溫到–20℃，隨后對樣品進行第二次升溫，升溫速率20℃/min，N2氣氛。GPC測試：以水為流動相，聚苯乙烯（PS）為標準樣品，測試共聚物的相對分子質量及其分布。黏度測試：配制固含量為20%的共聚物水溶液，在恒溫（25℃）下測定其黏度，結果為6次測試的平均值。表面張力測試：配制固含量為20%的共聚物水溶液，在恒溫（25℃）下測定其共聚物水溶液的表面張力，結果為6次測試的平均值。接觸角測試：由于放射性氣溶膠不易控制和采集，因此，選用PTI-A2實驗粉塵來模擬放射性氣溶膠粉塵。配制固含量為20%的共聚物水溶液，將3 g PTI-A2實驗粉塵壓制成小圓片，測定不同單體比例的共聚物水溶液與PTI-A2實驗粉塵的接觸角。
1.3.3氣溶膠沉降固定實驗
用流化床氣溶膠發生器將4 g PTI-A2實驗粉塵均勻地分散到自制8 m3密閉空間中，隨后霧化噴淋1 L壓制劑或固定劑，霧化噴淋結束后，在無擾動情況下采用空氣動力學粒徑譜儀檢測氣溶膠在20 min內單位體積內顆粒數的變化情況。
2結果與討論
2.1 FTIR和1HNMR分析
選用PAM-CTA-4和PAM-b-PVTES-2樣品進行FTIR和1HNMR表征。

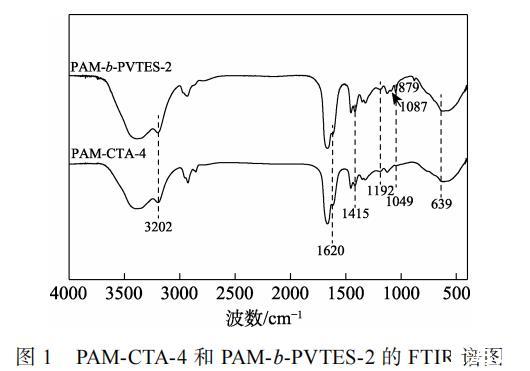

圖1為聚合物的FTIR譜圖。由圖1可知，對于PAM-CTA-4，3202 cm–1處為—NH2的伸縮振動吸收峰，1620 cm–1處為C==O鍵的伸縮振動吸收峰，1192 cm–1處的吸收峰為C—S鍵的伸縮振動，1049 cm–1處的吸收峰為C==S鍵的伸縮振動，1415 cm–1處的吸收峰歸屬于苯環骨架的伸縮振動，639 cm–1處的吸收峰為苯環上單取代的特征峰，表明聚合物PAM-CTA-4已經成功制備。在PAM-b-PVTES-2的FTIR譜圖中，879 cm–1處為Si—C鍵的伸縮振動吸收峰，1087 cm–1處為Si—O鍵的伸縮振動吸收峰，表明聚合物已成功制備。
圖1 PAM-CTA-4和PAM-b-PVTES-2的FTIR譜圖

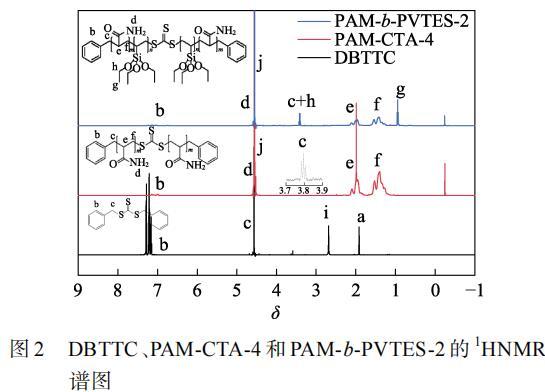

圖2為DBTTC、PAM-CTA-4和PAM-b-PVTES-2的1HNMR譜圖。如圖2所示，DBTTC的1HNMR譜圖曲線中δ=1.92（a）為氘代丙酮的質子峰，δ=7.13~7.31（b）是苯環上的質子峰；δ=4.56（c）的峰為亞甲基（—CH2—）的質子峰；δ=2.62（i）為DBTTC樣品中含有的極少量H2O的質子峰，可以確定成功合成了RAFT試劑DBTTC。PAM-CTA-4和PAM-b-PVTES-2的1HNMR譜圖曲線中，δ=4.80（j）為重水（D2O）的質子峰；δ=7.27~7.48（b）是苯環上的質子峰；δ=4.82（d）為酰胺基（—NH2）的質子峰；δ=1.95~2.24（e）是主鏈上的次甲基（—CH—）的質子峰；δ=1.31~1.66（f）是主鏈上的亞甲基（—CH2—）的質子峰。在PAM-CTA-4曲線中，δ=3.78~3.82（c）為與苯環相連亞甲基的質子峰。PAM-b-PVTES-2曲線中δ=3.39~3.43（c+h）為與苯環相連和乙烯基中的亞甲基（—CH2—）質子峰；δ=0.93~0.95（g）為有機硅中甲基（—CH3）的質子峰。通過FTIR譜圖和1HNMR譜圖可以確定合成了PAM-CTA-4和PAM-b-PVTES-2。
圖2 DBTTC、PAM-CTA-4和PAM-b-PVTES-2的1HNMR譜圖
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（一）
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（二）
