表面張力是產(chǎn)品質(zhì)量控制的關(guān)鍵指標之一，也是橡膠膠乳的一個重要特性參數(shù)，其影響橡膠膠乳的黏接、濕潤、發(fā)泡、涂布及滲透等應用性能，因此，表面張力可指導橡膠膠乳的應用。傳統(tǒng)測定橡膠膠乳表面張力的方法為白金環(huán)法，該方法不易測定黏度大于200 mPa·s橡膠膠乳的表面張力，由于白金環(huán)絲半徑較小，因此容易變形，影響表面張力的測定結(jié)果。此外，白金環(huán)法測試的是白金環(huán)從膠乳中提升時的最大力值，因此需要進行換算才能得到表面張力值，現(xiàn)行國際標準ISO 1409:2006和ASTM D1417-03a仍采用白金環(huán)法測定橡膠膠乳的表面張力。

白金板法是目前廣泛應用的液體表面張力測定方法，該方法在測定液體表面張力時能夠克服白金環(huán)法的不足，如能夠測定高黏度樣品的表面張力，其測量值就是表面張力值，不需要進行換算，因此操作步驟簡單。此外，白金板也不易變形，因此白金板法有較好的精度。國內(nèi)行業(yè)標準SH/T 1156—2014雖然對白金板法測定合成橡膠膠乳進行了規(guī)定，但是該標準規(guī)定的方法與白金環(huán)法的測試數(shù)據(jù)有明顯差異，且隨著科學技術(shù)的進步，檢測儀器和檢測方法的不斷完善，該標準規(guī)定的白金板法操作步驟已不適用于大部分自動型表面張力儀，國內(nèi)外目前也少有白金板法測定橡膠膠乳表面張力的報道。因此，在橡膠膠乳行業(yè)，白金板法測定表面張力仍然沒有被廣泛應用。本工作考察了白金板法和白金環(huán)法在測定橡膠膠乳表面張力過程中的影響因素，建立了與白金環(huán)法具有數(shù)據(jù)可比性的測定橡膠膠乳表面張力的白金板法。

測量注意事項

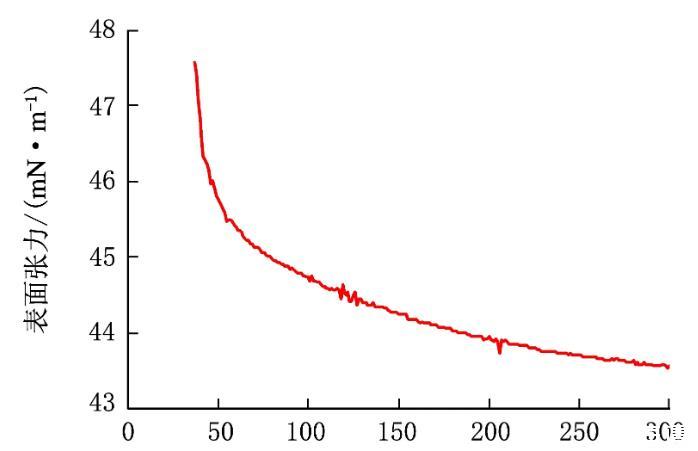

(1)采用能夠?qū)崟r顯示表面張力變化的全自動表面張力儀，能夠更準確地確定出膠乳樣品的表面張力。

(2)采用白金板法測定橡膠膠乳的表面張力時，必須對白金板進行預潤濕，才能確保結(jié)果的準確性；用定性濾紙刮氣泡對表面張力的測定結(jié)果影響較大，若需要刮去氣泡，最好選擇定量濾紙；膠乳黏度對白金板法測定結(jié)果影響不大，因此白金板法能夠解決白金環(huán)法不能測定中高黏度樣品的問題。

(3)白金環(huán)法和白金板法測定6種橡膠膠乳的表面張力結(jié)果相當，說明建立的白金板法能夠用于橡膠膠乳表面張力的測定。

(4)采用白金板法對4個水平的橡膠膠乳進行實驗室內(nèi)重復性實驗，實驗室內(nèi)重復性為0.31～0.57 mN/m。
