合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（三）
> 影響狹縫間氫鍵流體氣液平衡界面張力的因素有哪些（一）
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場的實施方案（一）
> 電噴霧質譜離子源技術優化策略：降低外鞘液表面張力，加速液滴溶劑蒸發
> 重烷基苯磺酸鹽化學性質、界面性質和驅油機理研究（一）
> 納米氧化鋁可提高BOPP薄膜表面張力，增強薄膜印刷適用性
> 降低表面張力，可提高天然氣水合物的生長速率
> 基于深度神經網絡模型分析明膠溶液荷電量與表面張力之間的關系（一）
> 聚丙烯酸酯反相破乳劑添加后曹妃甸油田含油污水界面張力的變化
> 不同濃度6∶2氟調磺酸的表面張力測定儀器及結果（二）
推薦新聞Info
-
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實驗研究與應用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實驗研究的深度解析
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（三）
礦漿表面張力對黃鐵礦與磁黃鐵礦浮選回收率的影響（三）
來源：礦業工程 瀏覽 551 次 發布時間:2025-08-06
2.4.2起泡劑種類及用量
起泡劑種類及用量也會影響礦漿表面張力。因此，在粒度-0.074 mm占比80%、pH=7、礦漿濃度30%、丁基黃藥用量9×10-3 mol/L的條件下，考察起泡劑種類及用量對礦漿表面張力的影響。因丁銨黑藥本身兼具起泡劑和捕收劑的作用，故測試丁銨黑藥對礦漿表面張力的影響時，無需加入丁基黃藥，試驗結果見圖8。
由圖 8 可知：隨著起泡劑用量的增加，黃鐵礦與磁黃鐵礦的表面張力均整體呈下降趨勢。對于黃鐵礦礦漿表面張力的影響，2 號油>HX-609>丁銨黑藥，HX-609 的表面張力雖然不是最低，但 HX-609 達到最低礦漿表面張力所用藥劑用量最少，可以明顯降低藥劑使用成本。對于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>HX-609>2 號油，且三者差值較大，2 號油用量為 3×10-5 mol/L 時可顯著降低礦漿表面張力。
2.5浮選藥劑對硫化礦浮選行為的影響
為考察浮選藥劑對黃鐵礦與磁黃鐵礦浮選行為的影響，選擇丁基黃藥、丁銨黑藥和MA-1 3種捕收劑，2號油、HX-609和丁銨黑藥3種起泡劑，在粒度-0.074 mm占比80%、礦漿濃度30%、pH=7條件下進行試驗。捕收劑種類與用量試驗中，起泡劑為2號油，用量3×10-5 mol/L。起泡劑種類與用量試驗中，捕收劑為丁基黃藥，用量9×10-3 mol/L。試驗結果見圖9、圖10。

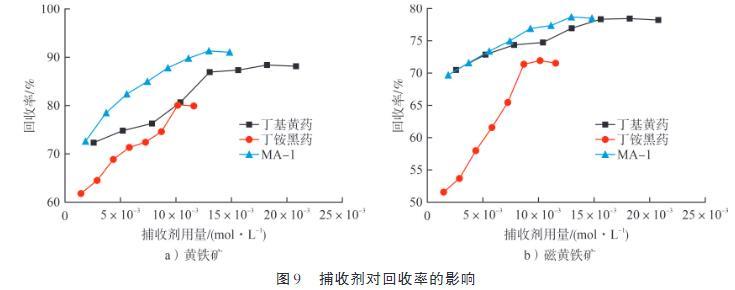

圖9捕收劑對回收率的影響

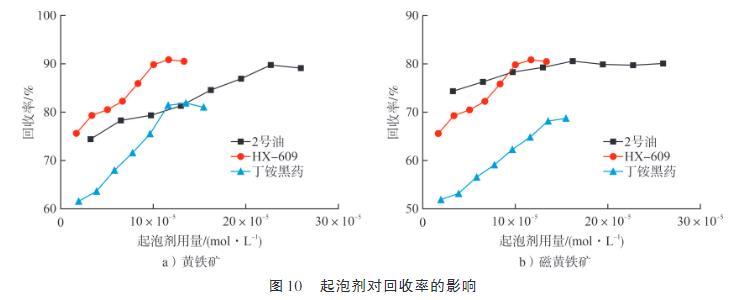

圖10起泡劑對回收率的影響
由圖9可知：黃鐵礦與磁黃鐵礦的回收率整體均隨著捕收劑用量的增加而逐漸提升；當回收率達到峰值后，繼續增加捕收劑用量，回收率趨于穩定狀態。相較于丁銨黑藥和丁基黃藥，MA-1作為黃鐵礦的捕收劑性能更佳。在磁黃鐵礦的浮選過程中，使用丁基黃藥和MA-1作為捕收劑時，回收率差異不顯著。鑒于實際生產過程中簡化藥劑制度和降低藥劑成本的考量，丁基黃藥更適宜作為磁黃鐵礦捕收劑。
由圖10可知：在起泡劑用量相同條件下，HX-609在提升黃鐵礦回收率方面的效果顯著優于另外兩種起泡劑。對于磁黃鐵礦而言，2號油與HX-609的浮選效果相當。然而，從藥劑成本角度考量，2號油更具有優勢。
2.6礦漿表面張力對硫化礦回收率的影響
在礦漿濃度30%、pH=7、粒度-0.074 mm占比80%條件下，考察不同起泡劑用量下，礦漿表面張力與回收率之間的關系。其中，黃鐵礦的浮選藥劑為MA-1+HX-609，磁黃鐵礦的浮選藥劑為丁基黃藥+2號油。試驗結果見圖11。

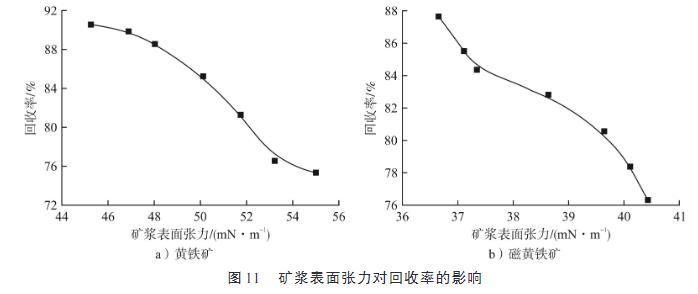

圖11礦漿表面張力對回收率的影響
由圖11可知：礦漿表面張力與回收率之間存在顯著的負相關性，即礦漿表面張力的降低與黃鐵礦和磁黃鐵礦回收率的提高呈正相關。這一現象可歸因于礦漿表面張力在浮選過程中對泡沫形成及其穩定性的影響。具體而言，降低礦漿表面張力可減少泡沫生成過程中的能量消耗，從而促進泡沫的形成。同時，礦漿表面張力的降低亦可減小Plateau邊界與其他泡沫邊界間的壓力差，降低液膜厚度，減小破裂速率，增強泡沫穩定性。因此，礦漿表面張力的降低對于提升黃鐵礦和磁黃鐵礦的回收率具有積極影響。
3結論
1）礦石性質研究結果揭示，礦石金品位為1.60 g/t，硫品位為1.86%，為含金硫鐵礦。黃鐵礦粒度較細，是主要載金礦物；磁黃鐵礦主要嵌布于脈石礦物粒間，少量嵌布在脈石礦物裂隙中，而嵌布于脈石礦物粒間的粒度多大于0.037 mm，磁黃鐵礦與金礦物的關系較為密切，也是主要載金礦物。
2）礦漿濃度試驗揭示，隨著礦漿濃度的增加，礦漿表面張力先降低后上升，黃鐵礦與磁黃鐵礦的最佳礦漿濃度均為30%。從粒度來看，隨著粒度的減小，黃鐵礦礦漿表面張力呈現出明顯的下降趨勢，磁黃鐵礦礦漿表面張力變化不大。伴生礦物試驗揭示，石英、磁黃鐵礦、滑石、閃鋅礦、黃鐵礦、黃銅礦、方鉛礦的礦漿表面張力中，方鉛礦的礦漿表面張力最低。
3）從捕收劑對礦漿表面張力和回收率的影響來看，丁銨黑藥和MA-1是降低黃鐵礦礦漿表面張力的良好捕收劑，同時，浮選試驗表明MA-1為黃鐵礦的最優捕收劑。丁基黃藥對磁黃鐵礦礦漿表面張力的降低效果最為明顯，并且它也是磁黃鐵礦的優良捕收劑。從起泡劑對礦漿表面張力和浮選回收率的影響來看，丁銨黑藥為起泡劑時黃鐵礦礦漿表面張力最低，然而HX-609降低礦漿表面張力至最低點時藥劑用量最少。浮選試驗表明，HX-609在較少用量下即可使黃鐵礦的回收率達到最大值。2號油為起泡劑時磁黃鐵礦的礦漿表面張力顯著低于其他兩種起泡劑，并且2號油可在較少用量下使得磁黃鐵礦的回收率達到峰值。在實際生產中，可以根據礦石性質的不同來科學地調整浮選藥劑制度，在回收率不受影響的情況下，盡可能獲得最大經濟效益。
4）通過考察礦漿表面張力對浮選回收率的影響可知，礦漿表面張力與浮選回收率成反比關系，隨著礦漿表面張力的降低，黃鐵礦與磁黃鐵礦的回收率均顯著增加。這一規律可以用于指導生產實踐，即在硫化礦浮選中，可以嘗試通過降低礦漿表面張力來改善硫化礦的回收效果。
